根據《2016中國農業統計資料》公布的數字，2016年全國西甜瓜播種面積237.27萬公頃，其中設施西甜瓜栽培面積占總面積的50.22%，并呈現出設施栽培面積逐年增加，露地栽培面積不斷減少的趨勢。

由于溫室大棚內空間密閉、光照不足、高溫高濕，加之棚室內天敵數少，設施作物較之露地栽培作物更易發生病蟲害。因此，設施栽培作物的施藥頻率更高，難度更大，更需要專業化的防治機具。目前我國用于設施栽培作物的施藥機具主要有：背負式手動（電動）噴霧器、背負式風送噴霧器、背負式動力噴霧機、擔架（推車）式機動噴霧機、常溫?zé)熿F機、設施固定管道式常溫?zé)熿F系統、遙控式風送變量可控霧滴噴霧機等。本文通過對該幾類施藥機具的介紹，旨在為設施西甜瓜等設施栽培作物病蟲害的機械化防治與農藥“減量”施用提供參考。

1．背負式手動（電動）噴霧器

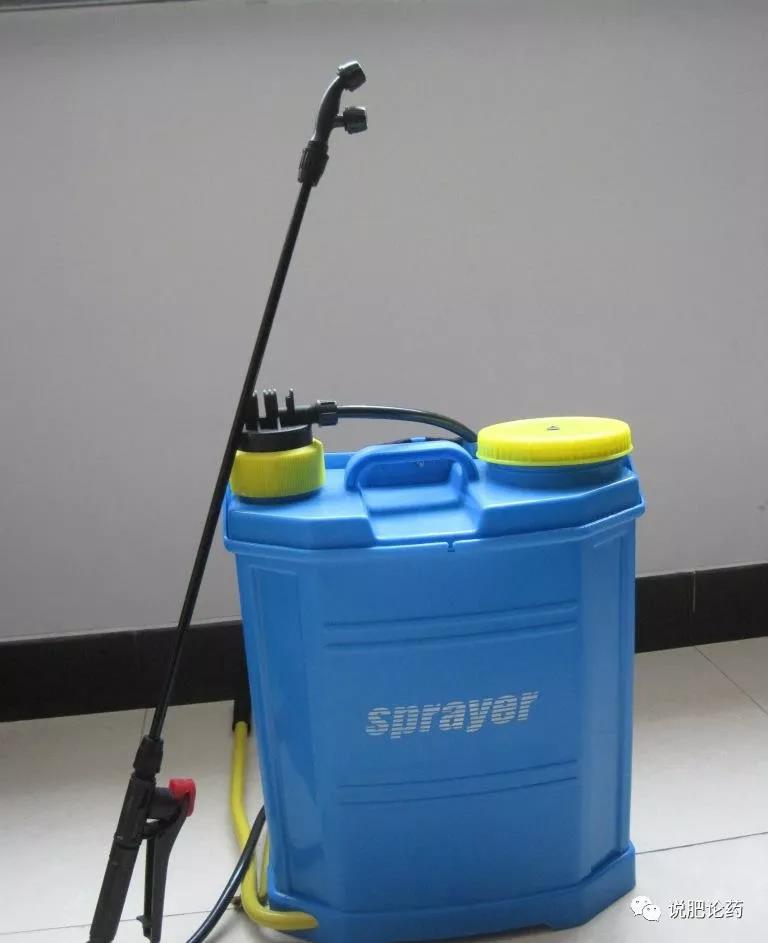

圖1  XFPWQ-12A型背負式手動（電動）噴霧器

背負式手動（電動）噴霧器（圖1）是我國目前農用最多、保有量最大的傳統施藥機具，具有成本低、操作簡便、適應性廣等特點，可用于小麥、玉米、棉花、水稻等大田作物與設施瓜菜、花卉等園藝作物的病蟲害防治。但此類機具不僅霧化質量差，藥液在靶標作物上的附著率低，霧量分布也不均勻，防治效果不理想，并且施藥效率極低，難以用于規?；乐?。

 2．背負式動力噴霧機、擔架（推車）式機動噴霧機

此類噴霧機具采用高壓噴霧方法，霧化效果好，藥液霧滴在靶標作物冠層中的穿透性強，對作物病蟲害的防治效果顯著，并且機具作業效率高，廣泛適用于水稻、果園、花圃苗木、設施瓜菜等作物病蟲害防治。但由于噴灑的霧滴粒徑較大，霧滴難以在靶標作物上沉積持留，藥液流失現象嚴重；機具噴霧時用水量大，施藥后會使溫室大棚內的濕度驟增，在防治病蟲害的同時又易誘發二次病害，造成惡性循環；此外，施藥人員在密閉空間內施藥，不僅勞動強度大，且極易造成農藥中毒。背負式動力噴霧機如圖2所示，YS-10T型擔架（推車）式機動噴霧機如圖3所示。

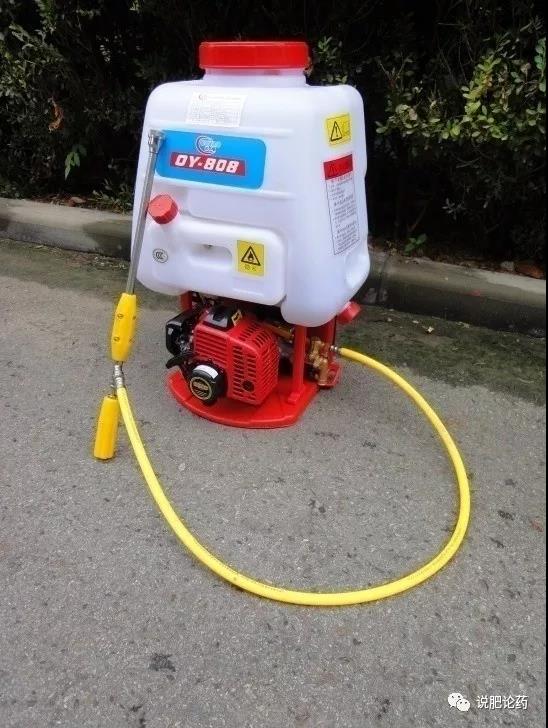

        圖2 背負式式機動噴霧機

 圖3  YS-100T型擔架（推車）式機動噴霧機

3．常溫?zé)熿F機、固定管道式常溫?zé)熿F系統

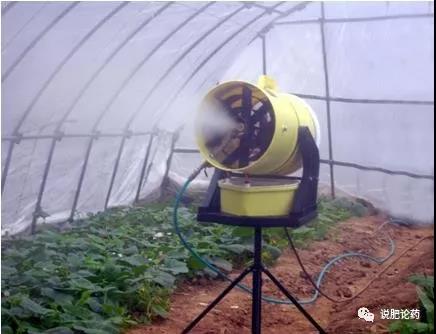

圖4  LHW型常溫?zé)熿F機

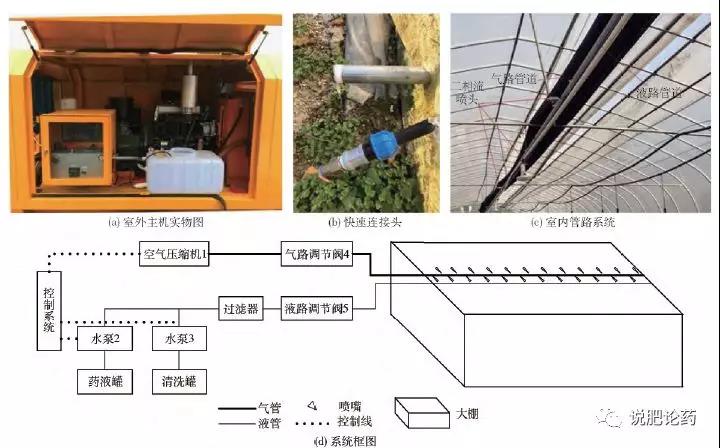

圖5  設施固定管道式常溫?zé)熿F系統

常溫?zé)熿F機是我國在“九五”期間從日本引進，并在國內開始推廣應用于設施作物病蟲害防治的低容量施藥技術裝備。常溫?zé)熿F機采用氣液兩相流霧化技術，噴霧粒徑＜20μm，噴霧流量50～70 ml/min，細霧滴及低容量噴霧在提高防效的同時，極大的減少了農藥的施用量，并且不會顯著增加溫室大棚內的濕度，減輕了高濕病害的發生。施藥作業時，操作人員也無需進入溫室大棚內，因而對操作人員的人身安全更有保障。但較之擔架（推車）式機動噴霧機，常溫?zé)熿F機的作業效率較低。近年來，國內學者又研發了固定管道式常溫?zé)熿F系統（圖5），該常溫?zé)熿F系統有效解決了普通常溫?zé)熿F機射程受限的問題，進而大幅提高了作業效率，可用于面積較大的溫室大棚施藥作業。

4．背負式風送噴霧器

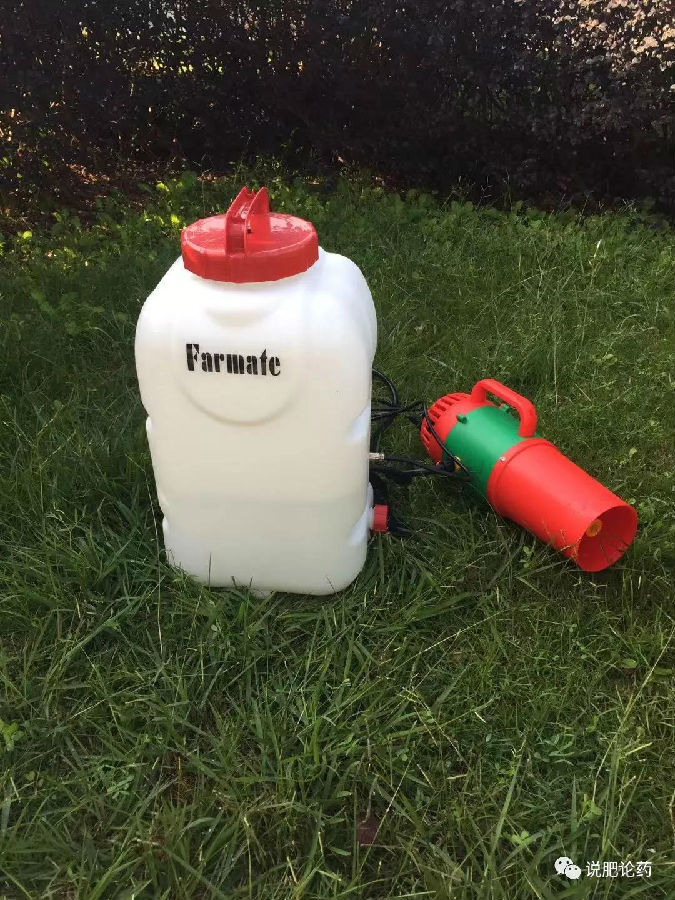

圖6 電動背負式風送噴霧器

背負式風送噴霧器（圖6）采用氣流輔助式噴霧技術，通過增加氣流輔助部件，有效提高傳統電動噴霧器的霧化質量，減小霧滴粒徑與霧滴粒譜寬度，提高霧滴在西甜瓜植株冠層中的穿透性及葉背等隱藏部位的沉積量與覆蓋率，從而在確保防效的同時，提高農藥利用率。該技術裝備結構簡單、成本低，有利于大面積推廣應用于果園，設施瓜菜等病蟲害防治作業。

5．遙控式風送變量可控霧滴噴霧機

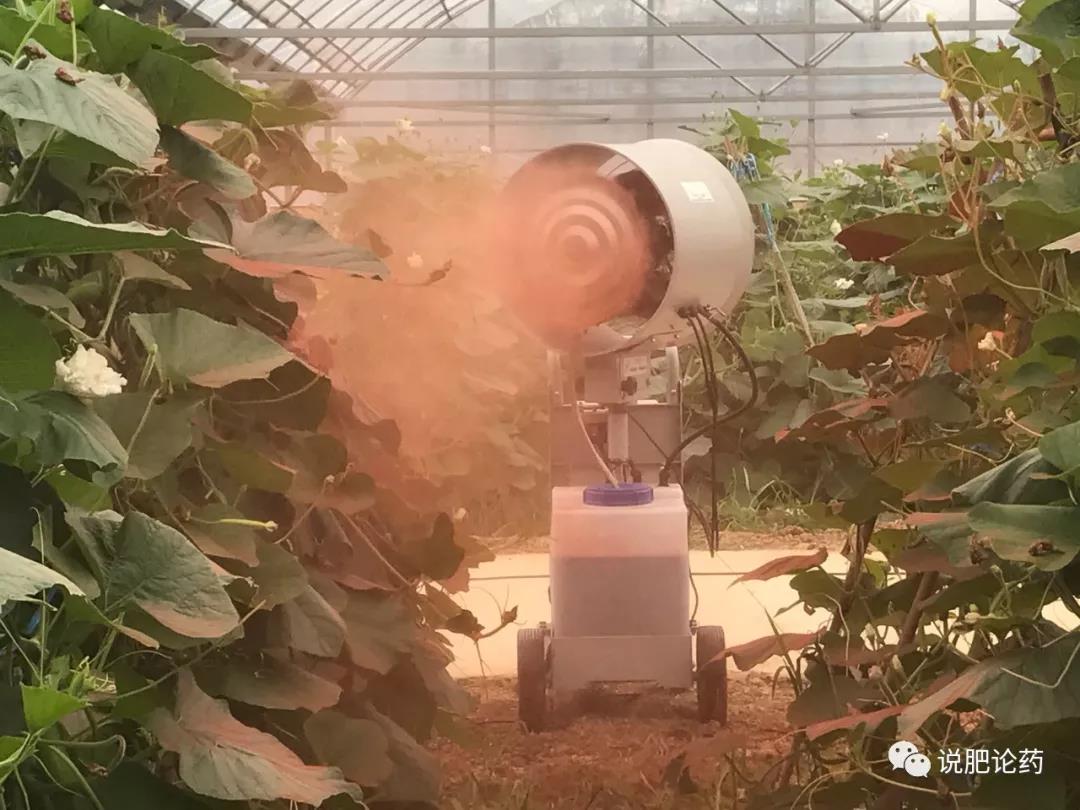

圖7 遙控式風送變量可控霧滴噴霧機

遙控式風送變量可控霧滴噴霧機（圖7）以離心霧化技術為核心技術，集成風送低量噴霧技術、電子遙控技術等多項技術，實現對霧滴粒徑的精準調控以及遠程低量噴霧。該機型可通過調節離心霧化噴射部件的工作轉速，滿足不同農作物品種、防治對象、農藥劑型以及作業環境對霧滴粒徑的不同需求，獲得“生物最佳粒徑”的農藥霧滴，從而最大程度減少無效霧滴數量，提高農藥利用率，在節約作業成本的同時，有效解決了因過量施藥造成的溫室大棚環境污染及農產品農藥殘留超標的問題。

作者：龔艷、劉德江、陳曉（農業農村部南京農業機械化研究所）

來源：說肥論藥
