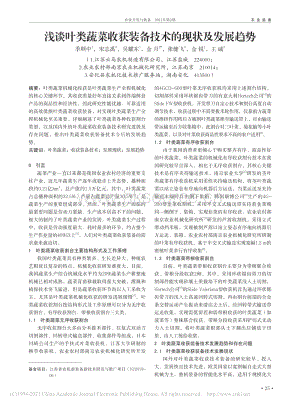

25 農業裝備農業開發與裝備 2021年第2期 淺談葉類蔬菜收獲裝備技術的現狀及發展趨勢 季順中 1 宋志禹 2 吳耀東 1 金 月 2 張健飛 2 金 銳 1 王 誠 3 1 江蘇云馬農機制造有限公司 江蘇鹽城 224000 2 農業農村部南京農業機械化研究所 江蘇南京 210014 3 安化縣農機化技術推廣服務站 湖南安化 413500 摘要 葉類蔬菜機械化收獲是葉類蔬菜生產全程機械化 的核心關鍵環節 其收獲質量好壞直接關系到終端鮮食 產品的商品性和經濟性 因此研究性能優越 可靠適用 的高效低損葉類蔬菜收獲裝備 對實現葉類蔬菜生產全 程機械化至關重要 詳細闡述了葉類蔬菜各種收獲割臺 類型 以及國內外的葉類蔬菜收獲裝備技術研究進展及 存在問題 指出葉類蔬菜收獲裝備技術今后的發展趨 勢 關鍵詞 葉類蔬菜 收獲裝備技術 發展現狀 發展趨勢 0 引言 蔬菜產業一直以來都是我國農業農村經濟的重要支 柱產業 近幾年蔬菜生產逐年成穩步上升態勢 播種面 積約0 21億hm 2 總產值約1 5萬億元 其中 葉類蔬菜 占總播種面積的32 5 產量占蔬菜總產量30 5 1 是 蔬菜生產的重要組成部分 然而 葉類蔬菜生產面臨的 最緊要問題是勞動力緊缺 生產成本居高不下的問題 極大的制約了葉類蔬菜產業的發展 葉類蔬菜生產過程 中 收獲是勞動強度最大 耗時最多的環節 約占整個 生產作業量的40 以上 2 人們對葉類蔬菜收獲裝備的需 求愈來愈迫切 1 葉類蔬菜收獲割臺主要結構形式及工作原理 我國葉類蔬菜具有種類繁多 生長差異大 種植農 藝粗放且復雜的特點 機械化收獲研發難度大 目前 我國蔬菜生產綜合機械化水平約為20 蔬菜生產耕整地 機械已相對成熟 蔬菜育苗移栽取得重大突破 灌溉和 植保技術突飛猛進 但是蔬菜收獲環節尚以人工采收為 主 尤其是葉類蔬菜機械化收獲的研發進展緩慢 3 葉 類蔬菜收獲割臺按結構形式及工作原理可以分為無序收 獲割臺 有序收獲割臺 帶根收獲割臺三大類 1 1 葉類蔬菜無序收獲割臺 無序收獲割臺大多由分禾撥禾部件 往復式雙動刀 切割部件 回轉帶式輸送部件 收集部件等組成 日本 川崎公司生產的手扶式葉菜收獲機 江蘇大學研制的 秧草收獲機 農業農村部南京農業機械化研究所開發 的4GCD 600型葉菜無序收獲機均采用上述割臺結構 切割部件采用環狀鋸齒帶刀的有意大利Hortech公司 4 的 Slide FW型收獲機 開發帶刀自定心技術和割臺高度自動 調節技術 收獲過程中不需要撥禾輪作用 僅靠前方蔬菜 的推擠作用將后方被割葉類蔬菜推至輸送帶上 經由輸送 帶運輸至后方收集箱中 此割臺對三葉菜 菊花腦等小葉 類蔬菜 以及對葉菜收獲商品性要求不高的農戶適用 4 1 2 葉類蔬菜有序收獲割臺 由于我國消費者更傾心于購買整齊有序 商品性好 的葉類蔬菜 葉類蔬菜的機械化有序收獲割臺技術在我 國研究較早且深入 相比于無序收獲割臺 其核心關鍵 技術是有序夾持輸送技術 南京農業大學 5 研發的莖葉 類蔬菜有序收獲機采用柔性夾持輸送機構 將莖葉類蔬 菜以站立姿態有序地向機器后方運送 當菜運送至夾持 輸送末端時自由倒下集箱 韓國康博公司 6 生產的4G 200型韭菜收割機 采用半交叉式輸送帶夾持著韭菜朝 同一側倒下 集箱 實現韭菜的有序收獲 農業農村部 南京農業機械化研究所 7 研發的蘆蒿收割機 采用立式 滑動擋禾板 實現被割蘆蒿以站立姿態有序地向機器后 方運送 裝箱 農業農村部南京農業機械化研究所研制 的葉菜有序收獲機 基于半交叉式輸送實現寬幅1 2 m的 密植葉菜多行有序收集 8 1 3 葉類蔬菜帶根收獲割臺 目前 葉類蔬菜帶根收獲割臺主要分為帶根聯合收 獲 帶根分段收獲2種 其中 采用環狀鋸齒帶刀的切 割部件能實現砂壤土質栽培下的葉類蔬菜淺入土切割 Hortech公司 9 的Slide Valeriana型收獲機首先通過環狀鋸 齒帶刀的淺入土高速回轉式切割 再由割臺前端的合金 條交替運動產生振動來清潔去土后 經回轉帶式輸送帶 運送收集 實現需低留茬和需帶根收獲的葉類蔬菜 如 菠菜等 整株聯合收獲 帶根分段收獲采用鏟切式無動 力入土切割 將葉類蔬菜根部從土下翻出后鋪放于田 里 由人工揀拾收集 2 葉類蔬菜收獲裝備技術發展趨勢和存在問題 2 1 葉類蔬菜收獲裝備技術發展現狀 國外對葉類蔬菜收獲技術裝備的研究較早 投入 大 發展快且技術先進 歐美國家以寬割幅自走式大型 機械為主 整機裝備的智能化水平高 適用于規模化大 基金項目 江蘇省農機新裝備新技術研發與推廣項目 NJ2018 06 26 農業裝備 農業開發與裝備 2021年第2期 型農場 日本 韓國等以輕簡化的小型手扶式收獲機為 主 結構簡單 操作輕便 適用于小田塊和設施作業 關于葉類蔬菜機械化有序收獲方面 由于國外的葉類蔬 菜品種較單一 消費者對蔬菜收獲的商品性要求較低 并且為了降低其收獲作業強度 葉類蔬菜收獲機大多只 是散亂的收獲菜葉部分 因此涉及有序收獲和帶根收獲 裝備技術領域的研究相對較少 我國葉類蔬菜收獲機械的研究起步較晚 目前仍主 要依靠人工 前期在無序收獲裝備技術方面投入了大量 科研經費和研究經歷 但由于我國葉類蔬菜種類繁多 物理特性差異大 生產加工用途和消費群體不同等 對 葉類蔬菜機械化收獲的要求也不同 例如 三葉菜 草 頭 采用無序收獲 用于脫水干燥的蔬菜多采用一次性 收獲 菠菜采用帶根收獲 供應超市零售的雞毛菜等葉 類蔬菜采用整齊有序收獲 因此 近幾年關于葉類蔬菜 有序收獲和帶根收獲裝備技術方面的研究顯著增多 取 得的成果較多 大多仍處于理論和試驗階段 2 2 葉類蔬菜收獲裝備技術存在的問題 國外在葉類蔬菜生產作業技術裝備研發方面由于起 步早 技術領先 在國外應用也較為廣泛 但在國內未 見推廣和應用 究其原因 一方面裝備價格昂貴 使用 和維修困難 另一方面裝備不符合國內的種植情況 適 應性較差 國內在葉類蔬菜生產技術與裝備研發方面起步較 晚 雖有多家科研單位和企業研發蔬菜生產作業裝備 但距實際應用尚有一定的差距 體現在理論研究淺 技 術水平低 機具可靠性差 此外各單位研發的機具單 一 蔬菜種植不規范等多方面因素 導致現有的葉類蔬 菜生產裝備缺乏系統性和關聯度 葉類蔬菜生產裝備適 應性差 各環節作業機具難以配套 一定程度上限制了 葉類蔬菜有序收獲技術裝備的發展 2 3 葉類蔬菜收獲裝備技術發展建議 針對以上問題 本文對我國葉類蔬菜收獲裝備技術 的未來發展方向和研究重點提以下建議 1 深入 系統地進行葉類蔬菜收獲裝備技術理論 研究 包括加大對土壤 作物 部件互作的機械采收機理 研究 采用仿真模擬分析等手段對關鍵機構進行優化改 進 通過科學試驗確定整機裝備的關鍵作業參數等 為 葉類蔬菜收獲裝備技術研發提供理論支撐 2 重點研發葉類蔬菜有序收獲 帶根收獲技術與 裝備 要加大葉類蔬菜有序收獲 帶根收獲裝備的研發 投入和力度 將機電液一體化技術 自動控制技術等與 傳統機械裝備相結合 提升裝備的適應性 可靠性和智 能化水平 實現葉類蔬菜高效 低損的機械收獲設計目 標 3 注重農機與農藝的緊密融合 葉類蔬菜機械化 收獲效率高低和性能好壞與農藝規范性有很大關系 因 此 要加強農機農藝融合 提高生產各環節機具的匹配 度 進一步規范葉類蔬菜的種植農藝和生產作業機具的 使用 3 結語 隨著葉類蔬菜需求量的日益增多 農村勞動力不斷 向城鎮化轉移 葉類蔬菜生產用工難 用工貴的問題日 益突出 葉類蔬菜收獲機械化是今后重要的發展方向 我國葉類蔬菜種類繁多 生長差異大 種植農藝粗放且 復雜 對不同的葉類蔬菜采收要求不同 國外的機具大 多不適應國內葉類蔬菜的種植農藝 且價格昂貴 使用 維修困難 直接引進國外先進的收獲機具或照搬國外技 術是不可取的 未來應從深入研究裝備技術理論 優化 改進機械結構和作業參數 加大葉類蔬菜有序收獲 帶 根收獲技術與裝備的研發力度 提升裝備可靠性 注重 農機與農藝的緊密結合 提高裝備的適應性等3個方面 著手 整體提升葉類蔬菜生產全程機械化裝備技術水 平 降低葉類蔬菜生產作業成本 減輕勞動強度 推動 葉類蔬菜產業的可持續綠色發展 參考文獻 1 金月 肖宏儒 肖蘇偉 等 葉類蔬菜收獲技術與裝備研究現 狀及發展趨勢 J 中國農業科技導報 2018 20 9 72 78 2 卞麗娜 李繼偉 丁馨明 葉菜類蔬菜機械化收獲技術及研 究 J 農業裝備技術 2015 41 2 22 24 3 糜南宏 趙映 秦廣明 等 蔬菜全程機械化研究現狀與對策 J 中國農機化學報 2014 35 3 66 69 4 韋勇 秦廣明 金月 等 葉菜收獲機械的研究現狀及發展趨 勢 J 農業開發與裝備 2016 8 98 100 5 章永年 施印炎 汪小 旵 等 莖葉類蔬菜有序收獲機柔性夾 持輸送機構設計 J 中國農機化學報 2016 37 9 48 51 6 上海康博實業有限公司 韭菜收割機 EB OL http www 7 肖 宏 儒 韓 余 宋 志 禹 等 一 種 蘆 蒿 收 割 機 P 中 國 201410514808 1 8 Dong Liu Hongru Xiao Yue Jin et al Design and Experiment of the Orderly Harvester of Chinese Little Greens J International Agricultural Engineering Journal 2018 27 4 295 306 9 HORTECH HORTICULTURE TECHNOLOGY EB OL http www hortech it en prd slide valeriana
